| Lieu d'origine: | La Chine |
| Nom de marque: | MIROC DTH Rock Drilling Tools |
| Certification: | API |
| Numéro de modèle: | Marteau de la série DTH de QL |
| Quantité de commande min: | Marteau de 1 morceau DTH |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | BOÎTE EN BOIS |
| Délai de livraison: | 10-15 JOURS |
| Conditions de paiement: | L / C, T / T |
| Capacité d'approvisionnement: | 20000 pièces par mois |
| Nom du produit: | SRD marteau | Séries: | Série de QL |
|---|---|---|---|
| Jambe de peu: | QL4 QL5 QL6 QL8 | Thread: | Repérage d'api 3 1/2 '', api 2 7/8" repérage, api 2 7/8" SI |
| Diamètre: | 99mm-180mm | Longueur: | 1097mm-1465mm |
| Surligner: | en bas des outils de perçage de trou,en bas du marteau de trou |
||

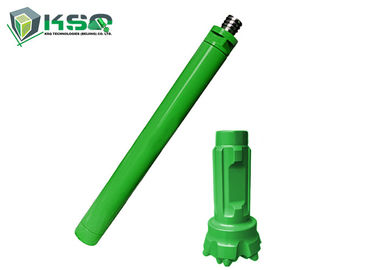

Marteaux performants de la série DTH de QL
Modèle de marteau de DTH :
4" - marteau de QL4 DTH
5" - marteau de QL5 DTH
6" - marteau de QL6 DTH
8" - marteau de QL8 DTH
Structure et spécifications de marteau de la série DTH de série de QL (QL4 QL5 QL6 QL8) :
| Description | Poids (kilogramme) | |||
| QL4 | QL5 | QL6 | QL8 | |
| sous-marin 1.Top | 6,50 | 15,00 | 20,00 | 41,00 |
| 2. Joint circulaire de sous-marin supérieur | 0,01 | 0,02 | 0,02 | 0,02 |
| anneau 3.Breakout | - | - | - | 0,30 |
| valve 4.Check | 0,42 | 1,00 | 1,00 | 1,50 |
| 5. Ressort | 0,04 | 0,10 | 0,10 | 0,10 |
| 6. Tampon de compression | 0,04 | 0,10 | 0,10 | 0,42 |
| 7. Distributeur d'air | 2,20 | 3,50 | 6,00 | 13,00 |
| 8. Cylindre interne | 2,30 | 4,20 | 5,00 | 8,60 |
| 9. Piston | 9,00 | 19,00 | 23,50 | 41,00 |
| 10. Cylindre externe | 16,50 | 24,60 | 31,00 | 60,00 |
| 11. Douille guidée | - | 0,90 | 1,00 | 2,20 |
| 12. Joint circulaire d'anneau d'arrêt | 0,01 | 0,01 | 0,02 | 0,02 |
| 13. Arrêtez l'anneau | 0,30 | 0,40 | 0,60 | 1,20 |
| 14. Anneau d'évasion | - | - | - | 0,30 |
| 15. Conduisez le mandrin | 3,00 | 4,60 | 5,40 | 12,00 |
| 16. Peu de perceuse | 9,50 | 15,50 | 24,60 | 35,00 |
Paramètre technique de marteau de la série DTH de QL (QL4 QL5 QL6 QL8)
| Données techniques | ||||
| Modèle | QL4 | QL5 | QL6 | QL8 |
| Longueur (sans peu) | 1097mm | 1156mm | 1212mm | 1465mm |
| Poids (sans peu) | 41.00kg | 73.00kg | 95.00kg | 182.00kg |
| Diamètre externe | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm |
| Jambe de peu | QL4 | QL5 | QL6 | QL8 |
| Chaîne de trou | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm |
| Fil de connexion | Api 2 3/8" repérage | Repérage d'api 3 1/2 '', api 2 7/8" repérage | Repérage d'api 3 1/2 '', api 2 7/8" repérage, api 2 7/8" SI | Repérage d'api 4 1/2 '' |
| Pression d'utilisation | 1.2 - 2,0 MPA | 1.3 - 2,3 MPA | 1.5 - 2,5 MPA | 1.5 - 3,0 MPA |
| Taux d'impact à la barre 17 | 27HZ | 25HZ | 23HZ | 20HZ |
| Vitesse de rotation recommandée | 25 - 40 r/min | 25 - 40 r/min | 20 - 30 r/min | 15 - 25 r/min |
| Consommation d'air | 1.0Mpa : ³/minute de 6 m | 1.0Mpa : ³/minute de 9 m | 1.0Mpa : ³ 10m/minute | 1.0Mpa : ³/minute de 15 m |
| 1.8Mpa : ³ 10m/minute | 1.8Mpa : ³/minute de 15 m | 1.8Mpa : ³/minute de 20 m | 1.8Mpa : ³/minute de 26 m | |
| 2.4Mpa : ³/minute de 15 m | 2.4Mpa : ³/minute de 23 m | 2.4Mpa : ³/minute de 28,5 m | 2.4Mpa : ³/minute de 34 m | |
Les caractéristiques de hauts marteaux de la pression atmosphérique DTH avec la soupape d'aspiration :
C'est un genre de haut marteau valveless de la pression atmosphérique DTH avec la soupape d'aspiration.
Marteau Valveless d'admission d'air, plus fiable de l'admission d'air.
La bonne obturabilité, aucune eau, et les coupes entrant dans le marteau dans l'eau n'existent forant.
La série DTH de QL martèle des caractéristiques :
1. Admission d'air Valveless, plus fiable.
2. La conception simple du piston. Durée de longue durée.
3. Un transfert d'énergie plus efficace, une vitesse plus rapide de perçage, une basse consommation d'air, et une consommation pétrolière inférieure.
4. Moins pièces internes, structure simple, durée de longue durée, moins de manque et plus facile de maintenir parce que toutes les pièces sont soumises à un traitement thermique.
5. Facile à démonter parce que le sous-marin supérieur, le mandrin d'entraînement, et le cylindre externe sont reliés par le fil multiple d'étapes.
La série DTH de QL martèle des avantages :
1. Conception simple et raisonnable, facile à se réunir et démonter, bas taux de problème.
2. basse consommation d'air, perçage lisse, puissance maximum d'impact, taux de pénétration élevé.
3. traitement thermique précis multiple avec toutes les pièces de marteau pour fournir la longue durée de vie dans les conditions les plus approximatives de travail.
Applications
Disponible pour tous les conditions de travail, haute performance en terrains de recouvrement et projets de perçage de puits d'eau
Le forage de roche usine la marque MIROC®
Le produit d'outils de forage de roche de MIROC® par des technologies de KSQ (Pékin) Co.Ltd. est le résultat des années de l'ingénierie, de la fabrication de précision, et du dévouement avancés à l'utilisation des matériaux de haute qualité.
Des outils de forage de roche de MIROC® sont employés par beaucoup de professionnels de perçage liés au mien, à la construction, perçant un tunnel, et extrayant des projets dans le monde entier.
Les outils de forage de roche de MIROC® incluent :
Société
Savoir-faire technique exceptionnel de technologies de KSQ (Pékin) Cie. Ltd.provides à l'étude, la production, et l'application. La société a adopté des processus de fabrication avancés pour assurer les insertions de haute qualité d'aciers et de carbure de tungstène pour ses accessoires de forage de roche. Son personnel comprend les besoins du perçage des clients et a les qualifications de service pour recommander les outils de perçage droits pour le travail.
Ses promoteurs expérimentés de produit peuvent également créer les outils faits sur commande. En outre, l'équipe de développement de la société présente les outils innovateurs de produits tous les ans – on avérés que qui sont rigoureusement examinés dans le domaine et exécutent au delà des attentes d'industrie.
