| Lieu d'origine: | Chine (continentale) |
| Nom de marque: | MIROC by KSQ |
| Certification: | API |
| Numéro de modèle: | DTH380 |
| Quantité de commande min: | 1 morceau |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte en bois ou carton |
| Délai de livraison: | 1-20 jours |
| Conditions de paiement: | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 8000 morceaux par mois |
| Produit Nmae: | Peu de foret de DTH | Type: | SRD Hammer et Bit |
|---|---|---|---|
| Matériau: | Carbure de tungstène | Traitement: | Fraisage de commande numérique par ordinateur et traitement thermique de propriété industrielle |
| Séries: | MISSION, QL, ÉCART-TYPE, NUMA | couleur: | Etc. bleu et d'or |
| Impact/minute: | 860-1510 | Jambe de peu: | Numa100, Numa120, SD8, SD10 |
| Surligner: | peu de perceuse incliné par carbure,peu de marteau de dth |
||

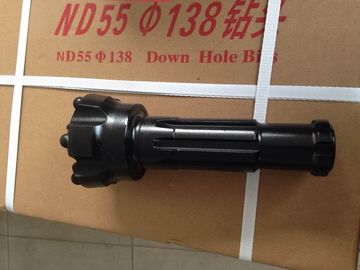

DTH à haute pression martèle le carbure de tungstène en bas du peu de perceuse du trou 12inch DTH pour le mien
Dans le perçage de DTH, le peu de forage de roche est une suite de la jambe, que le piston de perceuse de roche heurte directement. Puisque le piston est en contact direct avec le peu de perceuse, peu d'énergie est perdue. Ceci donne DTH forant un taux de pénétration presque constant indépendamment de la longueur de trou.
Le peu de DTH est appareillé avec leurs marteaux correspondants (par le diamètre de trou de perçage et la configuration de cannelure). Les clients peuvent adapter leur peu aux besoins du client de DTH dans diverses manières, telles que changer le profil d'insertion de carbure de tungstène (sphérique, ballistique, etc.), le profil de visage (visage, concave plat, convexe, etc.), et rincer des trous.
• Milieu aux diamètres de grande taille de perçage
• Travaux dans la gamme à haute pression, capable de forer des longueurs de trou profond
Applications de peu de DTH
• Extraction au fond
• Perçage d'un tunnel
• Opérations mises hors jeu de carrière
Spécifications de peu de DTH
|
Code produit et Brève description |
Trous de rinçage |
Diamètre (millimètre) |
Poids (kilogramme) |
Boutons de mesure (No.x millimètre) |
Boutons avant (Non x millimètre) |
Marteau de DTH |
|
DTH65PQ |
1 |
68 - 72 |
1,5 |
X12 4 |
X12 3 |
DTH65 |
|
DTH75PQ |
3 |
75 - 77 |
2,4 |
X12 5 |
X12 3 |
DTH70 |
|
DTH76PQ |
2 |
76 - 78 |
2,5 |
X12 5 |
X12 3 |
DTH76 |
|
DTH76-78 |
2 |
78 - 82 |
2,6 |
X12 5 |
X12 3 |
DTH76 |
|
DTH80PQ |
3 |
82 - 84 |
3 |
X12 5 |
X12 6 |
DTH80, DTH80X |
|
DTH90A |
3 |
90 - 95 |
3,6 |
6 x 14 |
X12 4 |
DTH80, DTH80X |
|
DTH80XD-90 |
3 |
90 - 95 |
3,4 |
X12 6 |
X12 4 |
DTH80XD |
|
DTH80-II-80 |
3 |
80 - 82 |
3 |
X12 5 |
X12 4 |
DTH80-II |
|
DTH90B |
3 |
90 - 95 |
3,8 |
6 x 14 |
X12 4 |
DTH90, DTH90-I |
|
DTH90T1 |
2 |
90 - 95 |
3,6 |
6 x 14 |
1 X12, X12 3 (Sphérique) |
DTH90, DTH90-I |
|
DTH90T2 |
2 |
90 - 95 |
3,8 |
6 x 14 ( Sphérique) |
X12 4 (sphérique) |
DTH90, DTH90-I |
|
DTH90T3J |
3 |
90 - 95 |
3,6 |
6 x 14 (ballistique) |
X12 4 (ballistique) |
DTH90, DTH90-I |
Manuel technique de marteau de DTH
|
Basse pression Marteau de DTH |
Code produit et dossier Description |
Forage Diamètre (millimètre) |
Marteau Longueur (millimètre) |
Externe Diamètre (millimètre) |
Travail Pression (MPA) |
Air Consommation (m3/min) |
Couple (N.m) |
Impact Fréquence (n/min) |
|
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2,5 |
51 |
≥810 |
|
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
|
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
|
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
6 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0,5 - 0,7 |
4,5 |
75 |
≥800 |
|
7 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0,5 - 0,7 |
5,5 |
85 |
≥800 |
|
8 |
DTH90 |
ø90 - 130 |
796 |
ø80.2 |
0,5 - 0,7 |
6 |
110 |
≥820 |
|
9 |
DTH90-I |
ø90 - 130 |
796 |
ø80 |
0,5 - 0,7 |
5,5 |
120 |
≥820 |
|
10 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0,5 - 0,7 |
11 |
180 |
≥830 |
|
11 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0,5 - 0,7 |
17 |
340 |
≥800 |
|
12 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0,5 - 0,7 |
19,5 |
420 |
≥790 |
|
Pression moyenne Marteau de DTH |
Code produit et dossier Description |
Forage Diamètre (millimètre) |
Marteau Longueur (millimètre) |
Externe Diamètre (millimètre) |
Travail Pression (MPA) |
Air Consommation (m3/min) |
Couple (N.m) |
Impact Fréquence (n/min) |
|
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
≥700 |
|
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
≥800 |
|
À haute pression Marteau de DTH |
Code produit et dossier Description |
Forage Diamètre (millimètre) |
Marteau Longueur (millimètre) |
Externe Diamètre (millimètre) |
Travail Pression (MPA) |
Air Consommation (m3/min) |
Couple (N.m) |
Impact Fréquence (n/min) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4,3 - 14,2 |
205 |
950 - 1500 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3,5 - 18 |
304 |
≥800 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
335 |
≥800 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
400 |
≥820 |
|
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5,7 - 18 |
590 |
810 - 1470 |
|
7 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0,8 - 2,1 |
6,5 - 18 |
700 |
810 - 1500 |
|
8 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0,8 - 2,1 |
4,5 - 18 |
800 |
840 - 1500 |
|
9 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0,8 - 2,1 |
8,5 - 25 |
822 |
820 - 1475 |
|
10 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0,8 - 2,1 |
12 - 31 |
1560 |
860 - 1510 |
|
11 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0,8 - 2,1 |
14 - 45 |
2410 |
980 - 1446 |
|
Haute efficace Pression DTH Marteau |
Code produit et dossier Description |
Forage Diamètre (millimètre) |
Marteau Longueur (millimètre) |
Externe Diamètre (millimètre) |
Travail Pression (MPA) |
Air Consommation (m3/min) |
Couple (N.m) |
Impact Fréquence (n/min) |
|
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
850 - 1320 |
|
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
850 - 1600 |
|
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6,8 - 20 |
980 |
860 - 1610 |
|
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9,6 - 24,8 |
1870 |
1100 - 1350 |
|
Par l'inverse Circulation DTH Marteau |
Code produit et dossier Description |
Forage Diamètre (millimètre) |
Marteau Longueur (millimètre) |
Externe Diamètre (millimètre) |
Travail Pression (MPA) |
Air Consommation (m3/min) |
Couple (N.m) |
Impact Fréquence (n/min) |
|
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4,2 - 11,7 |
475 |
≥800 |
|
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5,7 - 14,2 |
600 |
≥800 |
|
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6,5 - 19,3 |
791 |
810 - 1200 |
|
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
600 - 1100 |
|
5 |
DTHF385 |
ø200 - 254 |
1578 |
ø190 |
0,8 - 2,1 |
12 - 30,8 |
1040 |
660 - 1208 |
|
6 |
DTHF3105 |
ø254 - 311 |
1440 |
ø250 |
0,8 - 2,4 |
15 - 34 |
1260 |
600 - 1230 |
|
7 |
DTHF3125 |
ø311 - 360 |
1430 |
ø270 |
0,8 - 2,4 |
20 - 37,8 |
1250 |
600 - 1150 |
Avantage compétitif
• Insertions de carbure de tungstène de haute catégorie
• Corps de peu construits de l'acier de haute catégorie et traités utilisant les machines de pointe et le traitement thermique de commande numérique par ordinateur
