Lieu d'origine: | La Chine |
Nom de marque: | MIROC |
Certification: | ISO 9001 |
Numéro de modèle: | Système en céramique de filtration de vide de série de TTT |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | USD 1000 - USD30000 |
Détails d'emballage: | Boîtes de fer |
Délai de livraison: | 45 jours - 60 jours |
Conditions de paiement: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
Capacité d'approvisionnement: | 30 jeux par mois |
Couleur:: | Jaune | Type:: | Décharge automatique de liquide |
---|---|---|---|
Région de filtre :: | ³ de 2m au ³ de 120m | Quantité de plat :: | 1 cercle à 20 cercles |
Diamètre extérieur de plat: | 1510mm, 1920mm, 2182mm, 2215mm, 2360mm | ||
Surligner: | ceramic disc filter,vacuum disc filter |
Application :

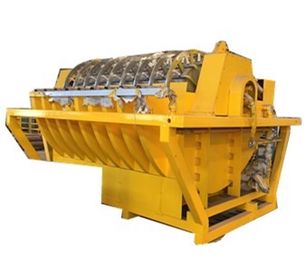

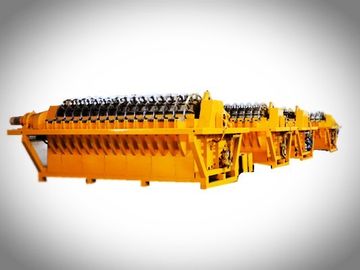

Le système en céramique de filtre de vide de série de TTT est intensivement employé dans l'industrie minière pour séparer des liquides des solides pour l'asséchage. Le principe d'exploitation et de construction est semblable à un filtre à disques conventionnel à moins que le milieu de filtrage soit remplacé par les disques en céramique finement poreux, fournissant la résistance à presque tous les produits chimiques et ayant une longue vie opérationnelle. La série de TTT est conçue et fabriquée basé sur des conditions spécifiques par des clients.
Caractéristiques :
1. Région de filtrage de 6 mètres cubes jusqu'à 120 mètres cubes
2. degré de vide poussé, faible humidité sur le gâteau formé
3. précision élevée de filtration, consommation basse < 50ppm="">
d'énergie solide de la filtration 4.
5. bas coûts de fonctionnement
6. système facultatif de nettoyage de produit de filtration
7. niveau élevé d'automation
8. structure compacte pour réduire au minimum la surface au sol requise et l'entretien commode
9. la canalisation avancée assure l'application en n'importe quelle condition courante
Automation sur des fonctions spéciales disponibles sur demande.
Caractéristiques de détail :
Systèmes de petite capacité de 2m2 | secteur de filtration 9m2
Modèle | TT-2 | TT-4 | TT-6 | TT-8 | TT3C-9 | ||||
Spécifications (N m2) | 2m2 | 2m2 | 2m2 | 2m2 | |||||
Manière de décharge liquide | Décharge automatique de liquide | Drainage de pompe de filtre | Décharge automatique de liquide | Drainage de pompe de filtre | Décharge automatique de liquide | Drainage de pompe de filtre | Décharge automatique de liquide | Drainage de pompe de filtre | Décharge automatique de liquide |
Taille L×W×H (millimètre) | 2300×2480×2100 | 2300×2480×2100 | 2460×2480×2100 | 2460×2480×2100 | 2710×2480×2100 | 2710×2480×2100 | 2960×2780×2100 | 2960×2780×2100 | 2900×2850×2450 |
Diamètre extérieur du plat (millimètre) | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | φ1920 |
Région de filtre (㎡) | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 9 |
Quantité de plat (cercle) | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 3 |
Quantité d'en céramique | 12 | 12 | 24 | 24 | 36 | 36 | 48 | 48 | 3 |
Poids total (t) | 1,8 | 1,8 | 2 | 2 | 2,5 | 2,5 | 3 | 3 | 36 |
Poids maximum de révision (t) | 0,5 | 0,5 | 0,55 | 0,55 | 0,65 | 0,65 | 0,75 | 0,75 | 4 |
Volume du réservoir (m3) | 0,7 | 0,7 | 0,85 | 0,85 | 1,1 | 1,1 | 1,3 | 1,3 | 1 |
Puissance installée (kilowatt) | 6,35 | 7,9 | 7,4 | 8,95 | 7,7 | 9,25 | 8,8 | 10,35 | 1,1 |
Puissance fonctionnante maximum (kilowatt) | 5,85 | 7,4 | 6,6 | 8,15 | 6,6 | 8,15 | 7,4 | 8,95 | 8 |
Puissance de vitesse d'axe | 0,75 | 0,75 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 6,6 |
Puissance de remuer la vitesse | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 3 | 3 | 1,5 |
Puissance de vide | 1.45×2 | 1,45 | 1.45×2 | 1,45 | 1.45×2 | 1,45 | 1.45×2 | 1,45 | 2,2 |
Powere de circulation | 3 | 3 | 3 | 3 | 1.45×2 | ||||
Puissance de la pompe de volume commandé (kilowatt) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
Puissance d'ultrasonique (kilowatt) | 0,3 | 0,3 | 0,6 | 0,6 | 0,9 | 0,9 | 1,2 | 1,2 | 1,2 |
dosage de 98% d'acide nitrique (kg/d) |
1,8 | 1,8 | 3,6 | 3,6 | 5,4 | 5,4 | 7,2 | 7,2 | 16,2 |
Eau propre (m3/h) | 0,36 | 0,36 | 0,72 | 0,72 | 1,08 | 1,08 | 1,44 | 1,44 | 38,88 |
Pression d'entrée de l'eau propre (MPA) | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 |
Consommation d'eau de production (m3/d) | 4,2 | 4,2 | 5,1 | 5,1 | 6,6 | 6,6 | 7,8 | 7,8 | 6,6 |
Pression d'entrée de l'eau de production | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,35 | 0,5 |
Volume de l'air pour le gaz rinçant à partir de l'orifice de vidange (m3/min) | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,36 |
Gaz de contrôle de valve | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,7 |
Pression d'entrée d'air (MPA) | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,5 | 1,5 |
Vitesse principale d'axe (r/min) | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 12 | 20 |
Vitesse de l'agitateur (r/min) | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 |
Systèmes de petite capacité de 10m2 | secteur de filtration 18m2
Modèle | TT-10 | TT-12 | TT-15 | TT-18 | ||||
Spécifications (N m2) | 2m2 | 3m2 | 3m2 | 3m2 | ||||
Manière de décharge liquide | Décharge automatique de liquide | Drainage de pompe de filtre | Décharge automatique de liquide | Drainage de pompe de filtre | Décharge automatique de liquide | Drainage de pompe de filtre | Décharge automatique de liquide | Drainage de pompe de filtre |
Taille L×W×H (millimètre) | 3210×2780×2100 | 3210×2780×2100 | 3200×3080×2450 | 3200×3080×2450 | 4300×3100×2490 | 4300×3100×2490 | 4600×3100×2490 | 4600×3100×2490 |
Diamètre extérieur du plat (millimètre) | 1510 | 1510 | φ1920 | φ1920 | φ1920 | φ1920 | φ1920 | φ1920 |
Région de filtre (㎡) | 10 | 10 | 12 | 12 | 15 | 15 | 18 | 18 |
Quantité de plat (cercle) | 5 | 5 | 4 | 4 | 5 | 5 | 6 | 6 |
Quantité d'en céramique | 60 | 60 | 48 | 48 | 60 | 60 | 72 | 72 |
Poids total (t) | 3,5 | 3,5 | 5 | 5 | 5,5 | 5,5 | 6 | 6 |
Poids maximum de révision (t) | 0,85 | 0,85 | 1,2 | 1,2 | 1,4 | 1,4 | 1,5 | 1,5 |
Volume du réservoir (m3) | 1,55 | 1,55 | 1,5 | 1,5 | 2 | 2 | 2,6 | 2,6 |
Puissance installée (kilowatt) | 9,1 | 10,65 | 9,2 | 10,75 | 12,1 | 15,25 | 12,5 | 15,65 |
Puissance fonctionnante maximum (kilowatt) | 7,4 | 8,95 | 7,4 | 8,95 | 9,9 | 13,05 | 9,9 | 13,05 |
Puissance de vitesse d'axe | 1,5 | 1,5 | 1,5 | 1,5 | 2,2 | 2,2 | 2,2 | 2,2 |
Puissance de remuer la vitesse | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Puissance de vide | 1.45×2 | 1,45 | 1.45×2 | 1,45 | 2.35×2 | 2,35 | 2.35×2 | 2,35 |
Powere de circulation | 3 | 3 | 5,5 | 5,5 | ||||
Puissance de la pompe de volume commandé (kilowatt) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
Puissance d'ultrasonique (kilowatt) | 1,5 | 1,5 | 1,6 | 1,6 | 2 | 2 | 2,4 | 2,4 |
dosage de 98% d'acide nitrique (kg/d) |
9 | 9 | 10,8 | 10,8 | 13,5 | 13,5 | 16,2 | 16,2 |
Eau propre (m3/h) | 1,8 | 1,8 | 2,16 | 2,16 | 2,7 | 2,7 | 3,24 | 3,24 |
Pression d'entrée de l'eau propre (MPA) | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 | 0,35 | 0,5 |
Consommation d'eau de production (m3/d) | 9,3 | 9,3 | 9 | 9 | 12 | 12 | 15,6 | 15,6 |
Pression d'entrée de l'eau de production | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 | 0,5 | 0,7 |
Volume de l'air pour le gaz rinçant à partir de l'orifice de vidange (m3/min) | 0,67 | 0,67 | 1 | 1 | 1 | 1 | 1 | 1 |
Gaz de contrôle de valve | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 |
Pression d'entrée d'air (MPA) | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
Vitesse principale d'axe (r/min) | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 | 0,5 | 1,5 |
Vitesse de l'agitateur (r/min) | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 | 12 | 20 |
Référence de pièces :

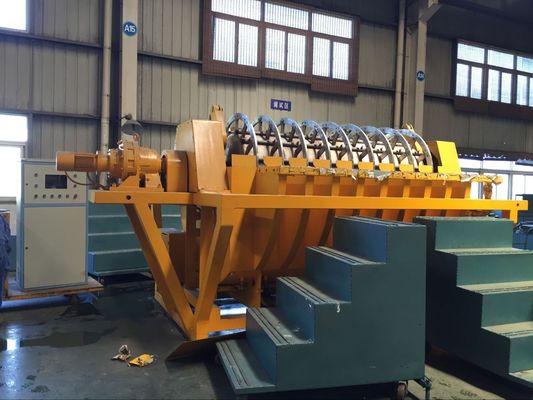

Baril de déshydratation :
Emballage de boîte de fer :
Emballage de pièces de rechange :
