Lieu d'origine: | La Chine |
Nom de marque: | MIROC Rock Drilling Tools |
Certification: | API |
Numéro de modèle: | Marteau de la série DTH de NUMA |
Quantité de commande min: | Marteau de 1 morceau DTH |
---|---|
Prix: | Negotiation |
Détails d'emballage: | BOÎTE EN BOIS |
Délai de livraison: | 10-15 JOURS |
Conditions de paiement: | L / C, T / T |
Capacité d'approvisionnement: | 20000 pièces par mois |
Nom du produit: | SRD marteau | Séries: | NUMA 100, NUMA 120, NUMA 125 séries |
---|---|---|---|
Taille: | 225mm, 275mm | Type: | Avec la soupape d'aspiration, sans soupape d'aspiration |
Utilisez: | Perçant un tunnel, extraction, extrayant, puits d'eau | couleur: | Etc. vert, noir, orange, bleu, d'or. |
Surligner: | vers le bas marteau de trou,en bas du marteau de trou |

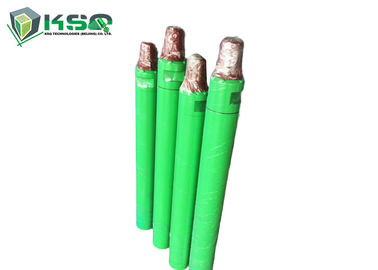

Pression atmosphérique élevée de marteau de la série DTH de NUMA avec la durée de longue durée
Caractéristiques :
1. Conception simple et raisonnable, facile à se réunir et démonter, bas taux de problème.
2. basse consommation d'air, perçage lisse, puissance maximum d'impact, taux de pénétration élevé.
3. traitement thermique précis multiple avec toutes les pièces de marteau pour fournir la plus longue durée de vie dans les conditions les plus approximatives de travail.
Les caractéristiques de hauts marteaux de la pression atmosphérique DTH avec la soupape d'aspiration :
C'est un genre de haut marteau valveless de la pression atmosphérique DTH avec la soupape d'aspiration. Il a les avantages suivants :
Les caractéristiques principales sont comme suivant :
1. Admission d'air Valveless, plus fiable.
2. Conception simple du piston. Durée de longue durée.
3. Un transfert d'énergie plus efficace, une vitesse plus rapide de perçage, une basse consommation d'air et une consommation pétrolière inférieure.
4. Moins pièces internes, structure simple, durée de longue durée, moins de manque et plus facile de maintenir parce que toutes les pièces sont soumises à un traitement thermique.
5. Facile à démonter parce que le sous-marin supérieur, le mandrin d'entraînement et le cylindre externe sont reliés par le fil multiple d'étapes.
Marteau de la pression atmosphérique de série de NUMA haut DTH avec des spécifications de soupape d'aspiration :
Haut marteau de la pression atmosphérique DTH avec la soupape d'aspiration - marteau de la série DTH de NUMA | |||
Description | Poids (kilogramme) | ||
N100 | N120 | N125 | |
sous-marin 1.Top | 59,00 | 70,00 | 70,00 |
2. Joint circulaire de sous-marin supérieur | 0,03 | 0,04 | 0,04 |
anneau 3.Breakout | 0,40 | 0,80 | 0,80 |
valve 4.Check | 1,60 | 3,00 | 3,00 |
5. Ressort | 0,30 | 0,10 | 0,10 |
6. Tampon de compression | 0,60 | 1,00 | 1,00 |
7. Distributeur d'air | 11,50 | 20,00 | 20,00 |
8. Cylindre interne | 11,00 | 23,00 | 23,00 |
9. Piston | 62,00 | 125,00 | 125,00 |
10. Cylindre externe | 112,00 | 170,00 | 170,00 |
11. Douille guidée | - | 18,00 | - |
12. Joint circulaire d'anneau d'arrêt | 0,03 | 0,04 | 0,01 |
13. Arrêtez l'anneau | 1,50 | 4,50 | 4,00 |
14. Anneau d'évasion | 0,40 | 0,80 | 0,80 |
15. Conduisez le mandrin | 26,00 | 49,00 | 45,00 |
16. Peu de perceuse | 115,00 | 120,00 | 175,00 |
Données techniques | |||
Modèle | N100 | N120 | N125 |
Longueur (sans peu) | 1510mm | 1900mm | 1900mm |
Poids (sans peu) | 288.00kg | 485.00kg | 480.00kg |
Diamètre externe | φ226mm | φ275mm | φ275mm |
Jambe de peu | NUMA100 | NUMA120 | NUMA125 |
Chaîne de trou | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
Fil de connexion | Repérage d'api 4 1/2 '', api 6 5/8" repérage | Api 6 5/8" repérage | Api 6 5/8" repérage |
Pression d'utilisation | 2.0 - 3,5 MPA | 2.0 - 3,5 MPA | 2.0 - 3,5 MPA |
Taux d'impact à la barre 17 | 18HZ | 16HZ | 16HZ |
Vitesse de rotation recommandée | 15 - 25 r/min | 15 - 25 r/min | 15 - 25 r/min |
Consommation d'air | 1.0Mpa : ³/minute de 22 m | 1.0Mpa : ³/minute de 30 m | 1.0Mpa : ³/minute de 30 m |
1.8Mpa : ³/minute de 45 m | 1.8Mpa : ³/minute de 56 m | 1.8Mpa : ³/minute de 56 m | |
2.4Mpa : ³/minute de 60 m | 2.4Mpa : ³/minute de 78 m | 2.4Mpa : ³/minute de 78 m |
Les caractéristiques de hauts marteaux de la pression atmosphérique DTH sans soupape d'aspiration :
C'est un genre de haut marteau de la pression atmosphérique DTH sans soupape d'aspiration, et c'est notre plus nouvelle conception. Il est également l'un des marteaux de DTH les plus avancés dans le monde.
Il a les avantages suivants :
1. Hors du problème de la fracture de soupape d'aspiration et l'expansion et la contraction.
2. Consommation d'énergie inférieure et fréquence plus à haute impression. La vitesse de perçage est 15-30% plus haut que celui avec la soupape d'aspiration.
3. Structure simple, entretien fiable de pièces, de durée de longue durée, facile et bon marché.
4. Abaissez la consommation d'air et pétrolière. La consommation pétrolière est environ 10% inférieur à celui avec la soupape d'aspiration.
Marteau de la pression atmosphérique de série de NUMA haut DTH sans spécifications de soupape d'aspiration :
Haut marteau de la pression atmosphérique DTH sans soupape d'aspiration - marteau de la série DTH de N | |||
Description | Poids (kilogramme) | ||
N100A | N120A | N125A | |
sous-marin 1.Top | 59,00 | 70,00 | 70,00 |
2. Joint circulaire de sous-marin supérieur | 0,03 | 0,04 | 0,04 |
anneau 3.Breakout | 0,50 | 0,80 | 0,80 |
valve 4.Check | 1,40 | 2,00 | 2,00 |
5. Ressort | 0,30 | 0,10 | 0,10 |
6. Distributeur d'air | 10,50 | 16,00 | 16,00 |
7. Cylindre interne | 12,50 | 25,00 | 25,00 |
8. Piston | 77,00 | 113,00 | 113,00 |
9. Cylindre externe | 110,00 | 170,00 | 170,00 |
10. Douille de guide | 4,50 | 25,00 | 23,00 |
11. Joint circulaire d'anneau d'arrêt | 0,02 | 0,01 | 0,01 |
12. Arrêtez l'anneau | 1,90 | 4,50 | 4,00 |
13. Anneau d'évasion | 0,50 | 0,80 | 0,80 |
14. Conduisez le mandrin | 25,50 | 48,00 | 45,00 |
15. Peu de perceuse | 106,00 | 164,00 | 175,00 |
Données techniques | |||
Modèle | N100A | N120A | N125A |
Longueur (sans peu) | 1545mm | 1880mm | 1880mm |
Poids (sans peu) | 305.00kg | 475.00kg | 470.00kg |
Diamètre externe | φ226mm | φ275mm | φ275mm |
Jambe de peu | NUMA100 | NUMA120 | NUMA125 |
Chaîne de trou | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
Fil de connexion | Repérage d'api 4 1/2 '' repérage, api 5 1/2 '' | Repérage d'api 5 1/2 '', api 6 5/8" repérage | Repérage d'api 5 1/2 '', api 6 5/8" repérage |
Pression d'utilisation | 2.0 - 3,5 MPA | 2.0 - 3,5 MPA | 2.0 - 3,5 MPA |
Taux d'impact à la barre 17 | 20HZ | 20HZ | 20HZ |
Vitesse de rotation recommandée | 15 - 25 r/min | 15 - 25 r/min | 15 - 25 r/min |
Consommation d'air | 1.0Mpa : ³/minute de 22 m | 1.0Mpa : ³/minute de 28 m | 1.0Mpa : ³/minute de 28 m |
1.8Mpa : ³/minute de 40 m | 1.8Mpa : ³/minute de 50 m | 1.8Mpa : ³/minute de 50 m | |
2.4Mpa : ³/minute de 65 m | 2.4Mpa : ³/minute de 71 m | 2.4Mpa : ³/minute de 71 m |
