| Lieu d'origine: | La Chine |
| Nom de marque: | MIROC DTH Rock Drilling Tools |
| Certification: | API |
| Numéro de modèle: | Marteau de la série DTH de DHD et de CANNETTE DE FIL |
| Quantité de commande min: | Marteau de 1 morceau DTH |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | BOÎTE EN BOIS |
| Délai de livraison: | 10-15 JOURS |
| Conditions de paiement: | L / C, T / T |
| Capacité d'approvisionnement: | 20000 pièces par mois |
| Nom de produit: | Marteau de DTH | Série: | Série de DHD et de CANNETTE DE FIL |
|---|---|---|---|
| Jambe de peu: | DHD3.5 COP44/DHD340 COP54/DHD350R DHD350Q COP64/DHD360 COP84/DHD380 DHD1120 | Type: | Avec la soupape d'aspiration |
| Diamètre: | 82mm-275mm | Couleur: | Etc. vert, noir, orange, bleu, d'or. |
| Surligner: | vers le bas marteau de trou,en bas du marteau de trou |
||

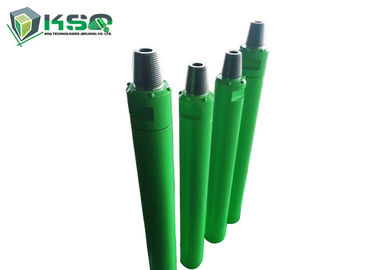

La série DTH de DHD et de CANNETTE DE FIL martèle la pression atmosphérique élevée avec la basse consommation de l'énergie d'impaction
Structure et spécifications de marteau de la série DTH de DHD et de CANNETTE DE FIL :
| Description | Poids (kilogrammes) | ||||||
| DHD3.5 |
COP44 /DHD340 |
COP54 /DHD350R |
DHD350Q |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 | |
| sous-marin 1.Top | 4,20 | 6,50 | 15,00 | 13,70 | 20,00 | 41,00 | 70,00 |
| 2. Joint circulaire de sous-marin supérieur | 0,01 | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,04 |
| anneau 3.Breakout | 0,01 | - | - | - | - | 0,20 | 0,80 |
| valve 4.Check | 0,20 | 0,42 | 1,00 | 1,00 | 1,00 | 1,50 | 3,00 |
| 5. Ressort | 0,02 | 0,04 | 0,04 | 0,04 | 0,04 | 0,10 | 0,10 |
| 6. Tampon de compression | 0,04 | 0,04 | 0,08 | 0,08 | 0,08 | 0,42 | 1,00 |
| 7. Distributeur d'air | 1,40 | 2,20 | 3,70 | 3,50 | 5,00 | 12,50 | 20,00 |
| 8. Cylindre interne | 1,60 | 2,30 | 4,50 | 4,20 | 5,00 | 8,60 | 23,00 |
| 9. Piston | 5,40 | 9,00 | 15,50 | 17,20 | 23,60 | 41,00 | 125,00 |
| 10. Cylindre externe | 9,50 | 15,00 | 30,00 | 26,50 | 36,80 | 62,00 | 170,00 |
| 11. Douille de guide | 1,20 | 2,40 | 9,60 | 16,00 | |||
| 12. Joint circulaire d'anneau d'arrêt | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 | 0,04 |
| 13. Anneau d'arrêt | 0,20 | 0,20 | 0,30 | 0,50 | 0,60 | 1,20 | 4,50 |
| 14. Anneau d'évasion | 0,01 | 0,20 | 0,80 | ||||
| 15. Mandrin d'entraînement | 1,95 | 3,50 | 6,40 | 4,50 | 6,00 | 17,50 | 48,00 |
| 16. Peu de perceuse | 5,00 | 9,00 | 16,00 | 15,60 | 26,00 | 40,00 | 120,00 |
| Données techniques | |||||||
| Modèle | DHD3.5 |
COP44 /DHD340 |
COP54 /DHD350R |
DHD350Q |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 |
| Longueur (sans peu) | 930mm | 1030mm | 1214mm | 1160mm | 1248mm | 1492mm | 1900mm |
| Poids (sans peu) | 25.00kg | 39.00kg | 76.50kg | 72.50kg | 100.00kg | 188.00kg | 480.00kg |
| Diamètre externe | φ82mm | φ99mm | φ126mm | φ126mm |
φ142mm, φ144mm, φ146mm, φ148mm, |
φ180mm, φ185mm, | φ275mm |
| A mordu la jambe | DHD3.5 |
COP44 /DHD340 |
COP54 /DHD350R |
ND55C /DHD350Q |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 |
| Chaîne de trou | φ92 - φ110mm | φ110 - φ135mm | φ135 - φ155mm | φ135 - φ155mm | φ155 - φ190mm | φ195 - φ254mm | φ305 - φ445mm |
| Fil de connexion | Api 2 3/8" repérage | Api 2 3/8" repérage | Api 2 3/8" repérage, repérage d'api 3 1/2 ', api 2 7/8" repérage | Api 2 3/8" repérage, repérage d'api 3 1/2 ', api 2 7/8" repérage | Repérage d'api 3 1/2 ' | Repérage d'api 4 1/2 ' | Api 6 5/8" repérage |
| Pression d'utilisation | 1.0 - 1,5 MPA | 1.2 - 2,0 MPA | 1.3 - 2,3 MPA | 1.3 - 2,3 MPA | 1.5 - 2,5 MPA | 1.5 - 3,0 MPA | 2.0 - 3,5 MPA |
| Taux d'impact à la barre 17 | 28HZ | 27HZ | 25HZ | 25HZ | 23HZ | 27HZ | 16HZ |
| Vitesse de rotation recommandée | 25 - 40 r/min | 25 - 40 r/min | 20 - 35 r/min | 20 - 35 r/min | 20 - 30 r/min | 20 - 30 r/min | 15 - 25 r/min |
| Consommation d'air | 1.0Mpa : ³/minute de 4,5 m | 1.0Mpa : ³/minute de 6 m | 1.0Mpa : ³/minute de 9 m | 1.0Mpa : ³/minute de 9 m | 1.0Mpa : ³ 10m/minute | 1.0Mpa : ³/minute de 15 m | 1.0Mpa : ³/minute de 30 m |
| 1.5Mpa : ³/minute de 9 m | 1.8Mpa : ³ 10m/minute | 1.8Mpa : ³/minute de 15 m | 1.8Mpa : ³/minute de 15 m | 1.8Mpa : ³/minute de 20 m | 1.8Mpa : ³/minute de 26 m | 1.8Mpa : ³/minute de 56 m | |
| 2.4Mpa : ³/minute de 23 m | 2.4Mpa : ³/minute de 23 m | 2.4Mpa : ³/minute de 23 m | 2.4Mpa : ³/minute de 28,5 m | 2.4Mpa : ³/minute de 34 m | 2.4Mpa : ³/minute de 78 m | ||
Les caractéristiques de hauts marteaux de la pression atmosphérique DTH avec la soupape d'aspiration :
C'est un genre de haut marteau valveless de la pression atmosphérique DTH avec la soupape d'aspiration.
Marteau Valveless d'admission d'air, plus fiable de l'admission d'air.
La bonne obturabilité, aucune eau et les coupes entrant dans le marteau dans l'eau n'existe forant.
La série DTH de DHD et de CANNETTE DE FIL martèle des caractéristiques :
1. Admission d'air Valveless, plus fiable.
2. La conception simple du piston. Durée de longue durée.
3. Un transfert d'énergie plus efficace, une vitesse de forage plus rapide, une basse consommation d'air, et une consommation pétrolière inférieure.
4. Moins pièces internes, structure simple, durée de longue durée, moins de manque et plus facile de maintenir parce que toutes les pièces sont soumises à un traitement thermique.
5. Facile à démonter parce que le sous-marin supérieur, le mandrin d'entraînement, et le cylindre externe sont reliés par des étapes multiples filetez.
La série DTH de DHD/CANNETTE DE FIL martèle des avantages :
1. Conception simple et raisonnable, facile à se réunir et démonter, bas taux de problème.
2. basse consommation d'air, perçage lisse, puissance maximum d'impact, taux de pénétration élevé.
3. traitement thermique précis multiple avec toutes les pièces de marteau pour fournir la longue durée de vie dans les conditions les plus approximatives de travail.
Applications
Disponible pour tous les conditions de travail, haute performance en terrains de recouvrement et projets de forage de puits d'eau
Usine
Les outils de forage de roche stigmatisent MIROC®
Le forage de roche de MIROC® usine le produit par des technologies de KSQ (Pékin) que Co.Ltd. est le résultat des années de l'ingénierie avancée, la fabrication de précision, et le dévouement à l'utilisation des matériaux de haute qualité.
Des outils de forage de roche de MIROC® sont employés par beaucoup de professionnels de forage liés à l'exploitation, construction, perçant un tunnel, et extrayant des projets dans le monde entier.
Les outils de forage de roche de MIROC® incluent :
Société
Savoir-faire technique exceptionnel de technologies de KSQ (Pékin) Cie. Ltd.provides à l'étude, la production, et l'application. La société a adopté des processus de fabrication avancés pour assurer les insertions de haute qualité d'aciers et de carbure de tungstène pour ses accessoires de forage de roche. Son personnel comprend les besoins de forage des clients et a les qualifications de service pour recommander les outils de forage droits pour le travail.
Ses promoteurs expérimentés de produit peuvent également créer les outils faits sur commande. En outre, l'équipe de développement de la société présente les outils innovateurs de produits tous les ans – on avérés que qui sont rigoureusement examinés dans le domaine et exécutent au delà des attentes d'industrie.
