| Lieu d'origine: | La Chine |
| Nom de marque: | MIROC DTH Rock Drilling Tools |
| Certification: | API |
| Numéro de modèle: | Marteau de la série DTH de DHD et de CANNETTE DE FIL sans soupape d'aspiration |
| Quantité de commande min: | Marteau de 1 morceau DTH |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | BOÎTE EN BOIS |
| Délai de livraison: | 10-15 JOURS |
| Capacité d'approvisionnement: | 20000 pièces par mois |
| Nom du produit: | SRD marteau | Séries: | Série de DHD et de CANNETTE DE FIL |
|---|---|---|---|
| Jambe de peu: | DHD3.5 COP44/DHD340 COP54/DHD350R DHD350Q COP64/DHD360 COP84/DHD380 DHD1120 | Type: | sans soupape d'aspiration |
| Pression de travail: | 1.0Mpa - 2.3Mpa | couleur: | Etc. vert, noir, orange, bleu, d'or. |
| Surligner: | en bas des outils de perçage de trou,en bas du marteau de trou |
||

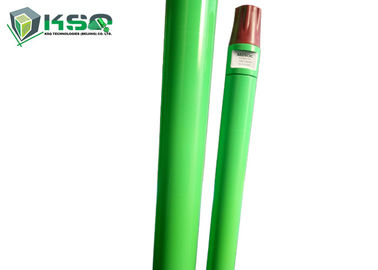

Haut marteau de la pression atmosphérique DTH sans soupape d'aspiration - marteau de la série DTH de COP/DHD
Modèle de marteau de DTH :
3" - marteau d'IR 3,5 DTH
Marteau de la série DTH de CANNETTE DE FIL
4" - marteau de COP44 DTH
5" - marteau de COP54 DTH
6" - marteau de COP64 DTH
8" - marteau de COP84 DTH
Marteau de la série DTH de DHD
4" - marteau de DHD340 DTH
5" - marteau de DHD350 DTH
6" - marteau de DHD360 DTH
8" - marteau de DHD380 DTH
12" - marteau de DHD1120 DTH
Marteau de la série DTH de DHD et de CANNETTE DE FIL sans structure et spécifications de soupape d'aspiration :
| Description | Poids (kilogramme) | ||||
| IR3.5 |
COP44 /DHD340 |
COP44 /DHD340 |
COP54 /DHD350R |
COP54 /DHD350R |
|
| sous-marin 1.Top | 4,20 | 6,50 | 6,00 | 13,70 | 13,30 |
| 2. Joint circulaire de sous-marin supérieur | 0,01 | 0,01 | 0,01 | 0,015 | 0,015 |
| anneau 3.Breakout | - | - | - | - | - |
| valve 4.Check | 0,20 | 0,35 | 0,30 | 0,70 | 0,70 |
| 5. Ressort | 0,02 | 0,05 | 0,05 | 0,10 | 0,10 |
| 6. Distributeur d'air | 0,80 | 1,50 | 1,30 | 2,00 | 1,90 |
| 7. Cylindre interne | 1,30 | 2,10 | 1,90 | 2,80 | 2,70 |
| 8. Piston | 5,50 | 8,50 | 7,80 | 15,00 | 14,50 |
| 9. Cylindre externe | 9,50 | 15,20 | 14,60 | 24,00 | 23,00 |
| 10. Douille de guide | 1,00 | 1,30 | 1,20 | 2,60 | 2,50 |
| 11. Joint circulaire d'anneau d'arrêt | 0,05 | 0,01 | 0,005 | 0,01 | 0,01 |
| 12. Arrêtez l'anneau | 0,15 | 0,30 | 0,20 | 0,50 | 0,50 |
| 13. Anneau d'évasion | - | - | - | - | - |
| 14. Conduisez le mandrin | 1,90 | 3,40 | 3,40 | 6,50 | 6,20 |
| 15. Peu de perceuse | 5,00 | 9,00 | 8,50 | 16,00 | 15,50 |
| Description | Poids (kilogrammes) | ||||
| DHD350Q |
COP64 /DHD360 |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 | |
| sous-marin 1.Top | 13,70 | 20,00 | 23,00 | 34,00 | 70,00 |
| 2. Joint circulaire de sous-marin supérieur | 0,015 | 0,02 | 0,015 | 0,015 | 0,040 |
| anneau 3.Breakout | - | - | - | 0,30 | 0,80 |
| valve 4.Check | 0,70 | 0,70 | 0,70 | 1,20 | 2,00 |
| 5. Ressort | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 |
| 6. Distributeur d'air | 2,00 | 3,50 | 4,50 | 6,00 | 16,00 |
| 7. Cylindre interne | 2,80 | 4,20 | 6,50 | 6,50 | 25,00 |
| 8. Piston | 15,00 | 23,00 | 28,00 | 42,50 | 113,00 |
| 9. Cylindre externe | 25,00 | 31,50 | 40,00 | 60,00 | 173,00 |
| 10. Douille de guide | 3,20 | 6,50 | 7,50 | 5,30 | 24,00 |
| 11. Joint circulaire d'anneau d'arrêt | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| 12. Arrêtez l'anneau | 0,50 | 0,60 | 0,80 | 1,20 | 4,00 |
| 13. Anneau d'évasion | - | - | - | 0,30 | 0,80 |
| 14. Conduisez le mandrin | 4,00 | 6,00 | 8,00 | 17,50 | 46,00 |
| 15. Peu de perceuse | 15,90 | 26,00 | 28,50 | 40,00 | 140,00 |
Marteau de la série DTH de DHD et de CANNETTE DE FIL sans paramètres techniques de soupape d'aspiration
| Données techniques | |||||
| Modèle | IR3.5 |
COP44 /DHD340 |
COP44 /DHD340 |
COP54 /DHD350R |
COP54 /DHD350R |
| Longueur (sans peu) | 888mm | 1011mm | 986mm | 1110mm | 1110mm |
| Poids (sans peu) | 25.00kg | 43.20kg | 37.00kg | 69.00kg | 66.00kg |
| Diamètre externe | φ82mm | φ99mm | φ92mm | φ126mm | φ116mm |
| Jambe de peu | IR3.5 |
COP44 /DHD340 |
COP44 /DHD340 |
COP54 /DHD350R |
COP54 /DHD350R |
| Chaîne de trou | φ90 - φ115mm | φ110 - φ135mm | φ105 - φ120mm | φ135 - φ155mm | φ127 - φ145mm |
| Fil de connexion | Api 2 3/8" repérage | Api 2 3/8" repérage | Api 2 3/8" repérage | Api 2 3/8" repérage, repérage d'api 3 1/2 '', api 2 7/8" repérage, api 2 7/8" SI | Api 2 3/8" repérage, repérage d'api 3 1/2 '', api 2 7/8" repérage |
| Pression d'utilisation | 1.0 - 1,5 MPA | 1.2 - 2,0 MPA | 1.2 - 2,0 MPA | 1.3 - 2,3 MPA | 1.3 - 2,3 MPA |
| Taux d'impact à la barre 17 | 25HZ | 30HZ | 30HZ | 28HZ | 28HZ |
| Vitesse de rotation recommandée | 25 - 40 r/min | 22 - 35 r/min | 25 - 40 r/min | 20 - 35 r/min | 20 - 35 r/min |
| Consommation d'air | 1.0Mpa : ³/minute de 3,8 m | 1.0Mpa : ³/minute de 6 m | 1.8Mpa : ³/minute de 8 m | 1.0Mpa : ³/minute de 7 m | 1.0Mpa : ³/minute de 7 m |
| 1.5Mpa : ³/minute de 7,5 m | 1.8Mpa : ³ 10m/minute | 2.4Mpa : ³/minute de 13 m | 1.8Mpa : ³/minute de 14 m | 1.8Mpa : ³/minute de 13,5 m | |
| 2.4Mpa : ³/minute de 15 m | 2.4Mpa : ³/minute de 19 m | 2.4Mpa : ³/minute de 18 m | |||
| Données techniques | |||||
| Modèle | DHD350Q |
COP64 /DHD360 |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 |
| Longueur (sans peu) | 1102mm | 1238mm | 1258mm | 1359mm | 1880mm |
| Poids (sans peu) | 68.00kg | 98.00kg | 120.00kg | 175.00kg | 474.00kg |
| Diamètre externe | φ126mm | φ142mm, φ146mm | φ165mm | φ180mm, φ185mm | φ275mm |
| Jambe de peu |
ND55C /DHD350Q |
COP64 /DHD360 |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 |
| Chaîne de trou | φ135 - φ155mm | φ155 - φ203mm | φ175 - φ216mm | φ195 - φ254mm | φ305 - φ445mm |
| Fil de connexion | Api 2 3/8" repérage, repérage d'api 3 1/2 '', api 2 7/8" repérage | Repérage d'api 3 1/2 '' | Repérage d'api 3 1/2 '' | Repérage d'api 4 1/2 '' | Api 6 5/8" repérage |
| Pression d'utilisation | 1.3 - 2,3 MPA | 1.5 - 3,0 MPA | 1.5 - 3,0 MPA | 1.5 - 3,0 MPA | 2.0 - 3,5 MPA |
| Taux d'impact à la barre 17 | 28HZ | 25HZ | 23HZ | 22HZ | 20HZ |
| Vitesse de rotation recommandée | 20 - 35 r/min | 20 - 30 r/min | 20 - 30 r/min | 15 - 25 r/min | 15 - 25 r/min |
| Consommation d'air | 1.0Mpa : ³/minute de 8 m | 1.0Mpa : ³/minute de 9 m | 1.0Mpa : ³/minute de 11 m | 1.0Mpa : ³/minute de 12 m | 1.0Mpa : ³/minute de 28 m |
| 1.8Mpa : ³/minute de 14 m | 1.8Mpa : ³/minute de 18 m | 1.8Mpa : ³/minute de 20 m | 1.8Mpa : ³/minute de 22 m | 1.8Mpa : ³/minute de 50 m | |
| 2.4Mpa : ³/minute de 19 m | 2.4Mpa : ³/minute de 26 m | 2.4Mpa : ³/minute de 28 m | 2.4Mpa : ³/minute de 28 m | 2.4Mpa : ³/minute de 71 m | |
Les caractéristiques de hauts marteaux de la pression atmosphérique DTH sans soupape d'aspiration :
C'est un genre de haut marteau de la pression atmosphérique DTH sans soupape d'aspiration, et c'est notre plus nouvelle conception. Il est également l'un des marteaux de DTH les plus avancés dans le monde.
Hauts marteaux de la pression atmosphérique DTH sans avantages de soupape d'aspiration :
1. Hors du problème de la fracture de soupape d'aspiration et l'expansion et la contraction.
2. Consommation d'énergie inférieure et fréquence plus à haute impression.
La vitesse de perçage est 15-30% plus haut que celui avec la soupape d'aspiration.
3. Structure simple, entretien fiable de pièces, de durée de longue durée, facile et bon marché.
4. Abaissez la consommation d'air et pétrolière. La consommation pétrolière est environ 10% inférieur à celui avec la soupape d'aspiration.
Caractéristiques de marteaux de la série DTH de DHD et de CANNETTE DE FIL :
1. Admission d'air Valveless, plus fiable.
2. La conception simple du piston. Durée de longue durée.
3. Un transfert d'énergie plus efficace, une vitesse plus rapide de perçage, une basse consommation d'air, et une consommation pétrolière inférieure.
4. Moins pièces internes, structure simple, durée de longue durée, moins de manque et plus facile de maintenir parce que toutes les pièces sont soumises à un traitement thermique.
5. Facile à démonter parce que le sous-marin supérieur, le mandrin d'entraînement, et le cylindre externe sont reliés par le fil multiple d'étapes.
La série DTH de DHD/CANNETTE DE FIL martèle des avantages :
1. Conception simple et raisonnable, facile à se réunir et démonter, bas taux de problème.
2. basse consommation d'air, perçage lisse, puissance maximum d'impact, taux de pénétration élevé.
3. traitement thermique précis multiple avec toutes les pièces de marteau pour fournir la longue durée de vie dans les conditions les plus approximatives de travail.
Applications
Disponible pour tous les conditions de travail, haute performance en terrains de recouvrement et projets de perçage de puits d'eau
Le forage de roche usine la marque MIROC®
Le produit d'outils de forage de roche de MIROC® par des technologies de KSQ (Pékin) Co.Ltd. est le résultat des années de l'ingénierie, de la fabrication de précision, et du dévouement avancés à l'utilisation des matériaux de haute qualité.
Des outils de forage de roche de MIROC® sont employés par beaucoup de professionnels de perçage liés au mien, à la construction, perçant un tunnel, et extrayant des projets dans le monde entier.
Les outils de forage de roche de MIROC® incluent :
Société
Savoir-faire technique exceptionnel de technologies de KSQ (Pékin) Cie. Ltd.provides à l'étude, la production, et l'application. La société a adopté des processus de fabrication avancés pour assurer les insertions de haute qualité d'aciers et de carbure de tungstène pour ses accessoires de forage de roche. Son personnel comprend les besoins du perçage des clients et a les qualifications de service pour recommander les outils de perçage droits pour le travail.
Ses promoteurs expérimentés de produit peuvent également créer les outils faits sur commande. En outre, l'équipe de développement de la société présente les outils innovateurs de produits tous les ans – on avérés que qui sont rigoureusement examinés dans le domaine et exécutent au delà des attentes d'industrie.
