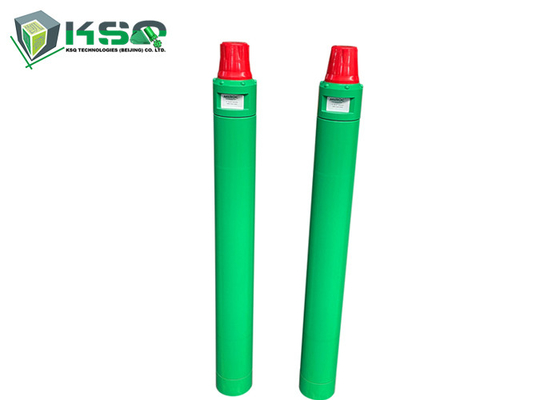

Grand trou DHD360 utilisant dans la construction de puits d'eau et de gaz de pétrole forant des marteaux de DTH
Modèle de marteau DTH :
6'' - Marteau fond de trou DHD360
8''- Marteau fond de trou QL80
Marteau fond de trou 10''- NUMA100
Marteau fond de trou 12''- NUMA125
|
Nom du produit
|
Marteau fond de trou
|
|
Matériel
|
Acier allié et carbure de tungstène
|
|
Utilisation
|
Exploitation souterraine, puits d'eau, exploitation minière, carrière, etc.
|
|
Couleur
|
Vert et Autres
|
|
Traitement thermique
|
Recuire
|
|
Série de tige
|
DHD, COP, MISSION, SD, DHD, BR, QL, BR, CIR etc.
|
|
Application
|
construction lourde, forage de minerai, exploitation minière, pétrole et gaz, carrières
|
|
Trou
|
60-305mm
|
|
Taille
|
2/3/4/5/6/7/8/9/10/12/14 pouces
|
|
Avantage
|
Haute performance et prix d'usine
|
Marteau DTH à gros trous (sans clapet de pied) - Structure du produit
Marteau SRD à gros trou - sans paramètre technique de clapet de pied
|
Description
|
Poids (kg)
|
|
DHD360
|
QL80
|
NUMA100
|
NUMA125
|
ND330
|
ND475
|
ND525
|
|
1. Haut sous
|
20.00
|
34.00
|
59.00
|
230,00
|
320,00
|
800,00
|
960.00
|
|
2. Joint torique du sous-marin supérieur
|
0,02
|
0,015
|
0,03
|
0,04
|
0,10
|
0,02
|
0,03
|
|
3. Anneau d'évasion
|
-
|
0,60
|
0,80
|
1,00
|
2,00
|
3,55
|
5,00
|
|
4. Clapet anti-retour
|
0,70
|
1.20
|
1.40
|
2,00
|
5,00
|
13h50
|
18h00
|
|
5. Printemps
|
0,10
|
0,10
|
0,30
|
0,50
|
0,80
|
0,35
|
0,45
|
|
6. Distributeur d'air
|
3,50
|
6.00
|
10.50
|
16.00
|
35,00
|
58,90
|
79,50
|
|
7. Cylindre interne
|
4.20
|
6,50
|
12.50
|
25.00
|
30.00
|
101,60
|
137,00
|
|
8. Piston
|
23h00
|
42,50
|
77,00
|
113,00
|
190.00
|
517,00
|
698,00
|
|
9. Cylindre externe
|
31.50
|
60,00
|
110.00
|
170,00
|
316,00
|
952,00
|
1285.00
|
|
10. Douille de guidage
|
6,50
|
18h30
|
4,50
|
23h00
|
38.00
|
98,00
|
132,00
|
|
11. Joint torique de la bague d'arrêt
|
0,01
|
0,01
|
0,02
|
0,03
|
0,05
|
0,02
|
0,02
|
|
12. Anneau d'arrêt
|
0,60
|
1.40
|
1,90
|
4.00
|
6.00
|
14h25
|
19h50
|
|
13. Anneau de rupture
|
0,20
|
0,60
|
0,80
|
1,00
|
2,00
|
3,55
|
5,00
|
|
14. Mandrin d'entraînement
|
5,00
|
12h00
|
21h00
|
34.00
|
64,00
|
162,00
|
219,00
|
|
15. Acompte
|
3,50
|
6,50
|
9.00
|
30.00
|
42.00
|
50,00
|
67,50
|
|
16. Foret
|
27h00
|
37.00
|
68,00
|
185,00
|
240,00
|
528,00
|
1328.00
|
|
données techniques
|
|
Modèle
|
DHD360
|
QL80
|
NUMA100
|
NUMA125
|
ND330
|
ND475
|
ND525
|
|
Longueur (sans mèche)
|
1388mm
|
1520mm
|
1745mm
|
2626mm
|
3870mm
|
4080mm
|
4260mm
|
|
Poids (sans mors)
|
102.00kg
|
178.00kg
|
315.00kg
|
650.00kg
|
1050.00kg
|
2775.00kg
|
3626.00kg
|
|
Diamètre extérieur
|
φ142mm
|
φ180mm
|
φ225mm
|
φ275mm
|
φ330mm
|
φ475mm
|
φ525mm
|
|
Tige de mèche
|
DHD360
|
QL80
|
NUMA100
|
NUMA125
|
ND330
|
ND475
|
ND525
|
|
Gamme de trous
|
φ155 - φ195mm
|
φ195 - φ254mm
|
φ254 - φ311mm
|
φ305 - φ445mm
|
φ350 - φ660mm
|
φ508 - φ706mm
|
φ610 - φ800mm
|
|
Fil de connexion
|
API 3 1/2'' Reg
|
API 4 1/2'' Reg
|
API 4 1/2 '' Rég, API 6 5/8 '' Rég
|
API 6 5/8 '' Rég, API 7 5/8 '' Rég
|
API 7 5/8'' Reg
|
API 8 5/8'' Reg
|
API 8 5/8'' Reg
|
|
Pression de travail
|
1,0 - 2,5 MPa
|
1,8 - 3,0 MPa
|
1,8 - 3,0 MPa
|
1,8 - 3,0 MPa
|
1,8 - 3,0 MPa
|
2,0 - 3,0 MPa
|
2,0 - 3,0 MPa
|
|
Taux d'impact à 17 bars
|
25HZ
|
20HZ
|
20HZ
|
20HZ
|
20HZ
|
20HZ
|
20HZ
|
|
Vitesse de rotation recommandée
|
20 - 30 tr/min
|
15 - 25 tr/min
|
15 - 25 tr/min
|
15 - 25 tr/min
|
15 - 25 tr/min
|
15 - 25 tr/min
|
15 - 25 tr/min
|
|
Consommation d'air
|
1.0Mpa : 9 m³/min
|
1.0Mpa : 12 m³/min
|
1.0Mpa : 22 m³/min
|
1.0Mpa : 28 m³/min
|
1.0Mpa : 32 m³/min
|
1.0Mpa : 56 m³/min
|
1.0Mpa : 50 m³/min
|
|
1.8Mpa : 18 m³/min
|
1.8Mpa : 22 m³/min
|
1.8Mpa : 40 m³/min
|
1.8Mpa : 50 m³/min
|
1.8Mpa : 58 m³/min
|
1.8Mpa : 75 m³/min
|
1.8Mpa : 80 m³/min
|
|
2.4Mpa : 26 m³/min
|
2.4Mpa : 28 m³/min
|
2.4Mpa : 65 m³/min
|
2.4Mpa : 71 m³/min
|
2.4Mpa : 85 m³/min
|
2.4Mpa : 85 m³/min
|
2.4Mpa : 99 m³/min
|
Caractéristiques du marteau DTH de grande taille :
Sur la base des caractéristiques des puits, du pétrole, du gaz et du forage de construction, notre société a conçu, développé et fabriqué ce type de marteau DTH à haute pression d'air.
Avantages du marteau DTH de grande taille :
1. En utilisant la dernière théorie de forage de roche, en optimisant la structure intérieure et la taille de la distribution d'air, pour que le marteau DTH obtienne le transfert d'énergie optimal et lui permette d'atteindre une vitesse de forage plus rapide et une consommation d'air réduite.
2. Pour des projets tels que la rupture du foret, la récupération très difficile, nous avons spécialement conçu un dispositif anti-perte sûr et fiable pour le foret.
3. Le clapet anti-retour peut être remplacé par celui avec un trou de contrôle d'air plus grand pour fournir une décharge de coupe plus efficace.
4. Le sous-marin supérieur et le mandrin d'entraînement ont un filetage spécial, ce qui peut faciliter le démontage.
Applications
Marteaux DTH de grande taille utilisés dans les forages de puits d'eau, de pétrole, de gaz et de construction sans clapet de pied.
Étiquette: Marteau fond de trou série QL, outils de forage fond de trou
