| Lieu d'origine: | La Chine |
| Nom de marque: | MIROC |
| Certification: | API |
| Numéro de modèle: | Marteau de DTH |
| Quantité de commande min: | Marteau de 1 morceau DTH |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton ou boîte en bois |
| Délai de livraison: | 25 jours |
| Capacité d'approvisionnement: | 20000 morceaux par mois |
| Nom: | Marteau de M40A DTH | Série: | CERCLE, BR, CANNETTE DE FIL, DHD, MISSION, QL, ÉCART-TYPE, NUMA |
|---|---|---|---|
| Taille: | 4" | Type: | Avec la soupape d'aspiration, aucune soupape d'aspiration |
| Utilisation: | Perçant un tunnel, extraction, extrayant, puits d'eau | Couleur: | Vert, noir, orange, bleu, d'or |
| Surligner: | marteau de 110mm DTH,marteau de 135mm DTH,Marteau du trou de souffle de mine DTH |
||
Le trou de souffle de mine Drillig Φ110-Φ135mm trouent le marteau de la gamme M40A DTH
Dans des marteaux de DTH, le peu de forage de roche est une suite de la jambe, qui les grèves de piston de perceuse de roche directement. Puisque le piston est en contact direct avec le peu de perceuse, peu d'énergie est perdue. Ceci donne DTH martèle un taux de pénétration presque constant indépendamment de la longueur de trou.
Données de base
| Structure de produit | Articles | Pièces de rechange |
 |
1 | Sous-marin supérieur |
| 2 | Joint circulaire de sous-marin supérieur | |
| 3 | Anneau d'évasion | |
| 4 | Clapet anti-retour | |
| 5 | Ressort | |
| 6 | Tampon de compression | |
| 7 | Distributeur d'air | |
| 8 | Cylindre interne | |
| 9 | Piston | |
| 10 | Cylindre externe | |
| 11 | Douille de guide | |
| 12 | Joint circulaire d'anneau d'arrêt | |
| 13 | Anneau d'arrêt | |
| 14 | Anneau d'évasion | |
| 15 | Gros morceau d'entraînement | |
| 16 | Peu de perceuse |
| HAUT MARTEAU de la PRESSION ATMOSPHÉRIQUE Mission40 DTH | |
| Longueur sans peu | 1005mm |
| Sous fil supérieur | API 2 3/8" BOÎTE DE REPÉRAGE |
| Diamètre extérieur | 99 millimètres |
| Poids (sans peu) | 40 kilogrammes |
| A mordu le diamètre | 110-135mm |
| Presure fonctionnant | 1.2-2.0 MPA |
| Consommation d'air | 25-40 ³ /min de m |
| A mordu la jambe | Mission40 |
Spécifications de MARTEAU de 4 POUCES
Marteau QL40
| Diamètre de forage (millimètres) | Longueur de marteau (millimètres) | Diamètre externe (millimètres) | Poids (kilogrammes) | ||||
| φ110-φ135 | 1097 (sans peu) | 99 | 41 (sans peu) | ||||
| Pression d'utilisation (MPA) | Consommation d'air (³ /min de m) | ||||||
| 1.2-2.0 | 1.0Mpa : ³ /min de 6m | 1.8Mpa : 10m ³ /min | 2.4Mpa : ³ /min de 15m | ||||
| Taux d'impact à la barre 17 | Connexion Rod Thread | Vitesse de rotation recommandée | A mordu la jambe | ||||
| 27HZ | Repérage d'api 2-3/8 » | 25-40 r/min. | QL40 | ||||
Spécifications du marteau DHD340
| Diamètre de forage (millimètres) | Longueur de marteau (millimètres) | Diamètre externe (millimètres) | Poids (kilogrammes) | ||||
| φ108-φ130 | 881 (sans peu) | φ99 | 38 | ||||
| Pression d'utilisation (barre) | Consommation d'air (³ /min de m) | ||||||
| 8.0-30.0 | 10bar : 5 | 18bar : 10,2 | 24bar : 15 | ||||
| Connexion Rod Thread | A mordu la jambe | ||||||
| Repérage d'api 2-3/8 » | DHD340A (avec la soupape d'aspiration) | ||||||
MARTEAU DE KSQ DTH
|
Type
|
Modèle
|
Longueur
(millimètre)
|
Poids
(kilogramme)
|
Diamètre externe (millimètres)
|
Chaîne de trou
(millimètre)
|
|
3,5 pouces
|
DHD3.5
|
930
|
25
|
Φ82
|
Φ90-110
|
|
4 pouces
|
DHD340
|
1030
|
39
|
Φ99
|
Φ110-135
|
|
SD4
|
1084
|
40,5
|
Φ99
|
||
|
QL40
|
1097
|
41
|
Φ99
|
||
|
Mission40
|
1005
|
40
|
Φ99
|
||
|
5 pouces
|
DHD350
|
1214
|
76,5
|
Φ125
|
Φ135-155
|
|
SD5
|
1175
|
72,5
|
Φ125
|
||
|
QL50
|
1147
|
73
|
Φ125
|
||
|
Mission50
|
1110
|
68,5
|
Φ125
|
||
|
6 pouces
|
DHD360
|
1248
|
100
|
Φ142
|
Φ155-190
|
|
SD6
|
1261
|
100
|
Φ142
|
||
|
QL60
|
1212
|
95
|
Φ146
|
||
|
Mission60
|
1161
|
90
|
Φ146
|
||
|
8 pouces
|
D85
|
1492
|
188
|
Φ180
|
Φ195-254
|
|
SD8
|
1463
|
192
|
Φ180
|
||
|
QL80
|
1465
|
182
|
Φ180
|
||
|
Mission80
|
1338
|
176
|
Φ180
|
||
|
10 pouces
|
SD10
|
1502
|
290
|
Φ226
|
Φ254-311
|
|
NUMA100
|
1510
|
288
|
Φ226
|
||
|
12 pouces
|
DHD1120
|
Tous peuvent être conçus selon vos demandes !
|
|||
|
Numa120
|
|||||
|
Numa 125
|
|||||

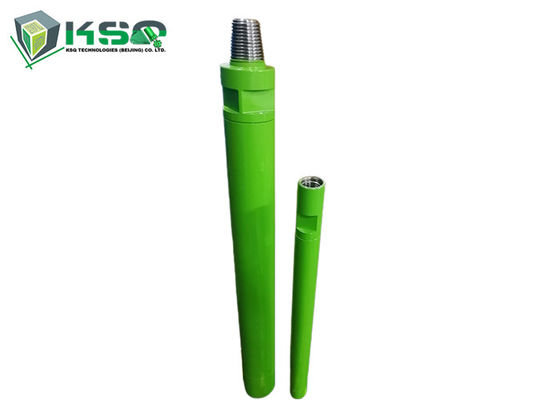

Photos de marteau de M40A
Applications
• Extraction au fond
• En bas du forage de roche de trou
Avantage compétitif
• Admission d'air Valveless, plus fiable.
• Conception simple du piston. Durée.
• Un transfert d'énergie plus efficace, une vitesse de forage plus rapide, une basse consommation d'air et une consommation pétrolière inférieure.
• Moins pièces internes, structure simple, moins de manque et plus facile de maintenir.
• Facile à démonter parce que le sous-marin supérieur, le mandrin d'entraînement et le cylindre externe sont reliés par les étapes multiples filètent.
