Name: Foret de boulon d'ancrage autoforeur T73-130mm/R38-76mm
Brand: KSQ Technologies (Beijing) Co. Ltd
SKU: T73-130mm/R38-76mm
Price: 508.50 USD
Availability: InStock

Aperçu Produits Les outils de forage

Foret de boulon d'ancrage autoforeur T73-130mm/R38-76mm

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	MIROC
Certification:	ISO
Numéro de modèle:	T73-130mm/R38-76mm

Conditions de paiement et expédition:

Quantité de commande min:	1
Délai de livraison:	20-30
Capacité d'approvisionnement:	3000

Contact

Description de produit détaillée

Matériel:	Acier en alliage haute résistance	Diamètre (mm):	42/51//76/90/100/110/115/130/150/160/180/200
Fil:	Gauche / droite	Spécification:	R25/R32/R38/R51/T30/T40/T53/T76/T103
Traitement de surface:	Galvanisé à chaud	Article:	barre d'ancrage auto-perceuse
Mettre en évidence:	mèche de boulon d'ancrage autoforeur , Foret de roche T73-130mm , Foret de boulon d'ancrage R38-76mm

Boulon d'ancrage autoforeur T73-130mm/R38-76mm avec trépan

Description du produit

Les ancrages autoforeurs peuvent surmonter les problèmes liés à la difficulté de percer des trous dans les sols meubles et fracturés. Ils permettent de stabiliser les talus.

Le boulon autoforeur T73 peut être connecté à une machine de coulis pour le coulage tout en perçant afin d'obtenir l'effet d'ancrage. L'efficacité de la construction est supérieure à celle des boulons creux ordinaires, et il convient aux roches environnantes fracturées et difficiles à former.
Il n'est pas nécessaire de protéger la paroi du tubage pendant la construction, ce qui peut considérablement améliorer l'efficacité de la construction, raccourcir la période de construction et réduire le coût global du projet.
Le corps du boulon creux peut être coupé et allongé arbitrairement par des manchons de raccordement. Par conséquent, le boulon autoforeur peut également être construit dans l'espace étroit où les grands équipements ne peuvent pas entrer.
Comparé au tuyau de forage conventionnel, les boulons autoforeurs T73 sont équipés d'une variété de trépans, qui peuvent être sélectionnés en fonction des propriétés des différentes couches rocheuses et du sol pendant la construction, ce qui peut améliorer l'efficacité du forage.

Caractéristiques

Il adopte un boulon d'ancrage creux autoforeur supérieur, l'ensemble du boulon a une forte résistance.
La gamme d'applications est large
Pratique pour l'opération.

Barre d'ancrage creuse

Taille	Diamètre extérieur (mm)	Diamètre intérieur (mm)	Charge ultime (kN)	Charge d'élasticité (kN)	Poids (Kg/m)
SET73/53	73	53	1160	970	13.20
SET73/45	73	45	1582	1270	17.80
SET73/40	73	40	1865	1430	21.20

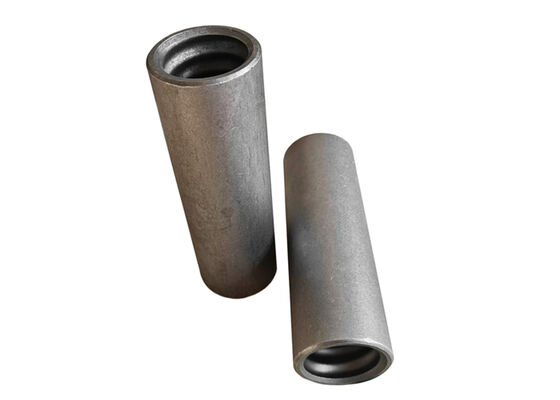

Coupleur

Taille	Diamètre extérieur (mm)	Longueur (mm)	Poids (Kg/pc)	Remarque
SST73	89	235	3.82	Avec structure d'étanchéité
	95	245	5.70

Écrou à collier sphérique

Taille	Taille de la clé (mm)	Longueur (mm)	Poids (Kg/pc)
SET73	95	70	1.90

Plaque plate

Taille	Dimensions (mm)	Épaisseur (mm)	Diamètre du trou (mm)	Poids (Kg/pc)
SST73	175*175	34	80	6.85
	250*250	40	80	18.00

Centralisateur

Taille	Diamètre extérieur (mm)	Longueur (mm)	Poids (Kg/pc)
SET73	130	65	1.08

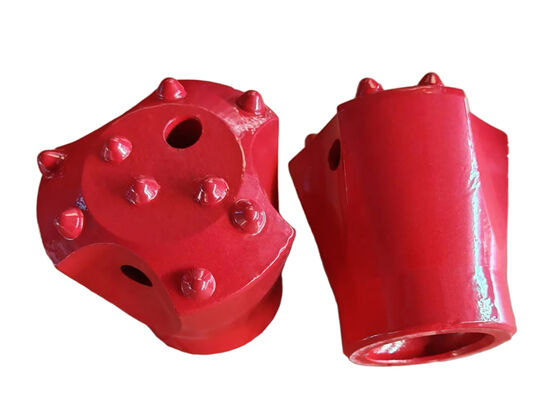

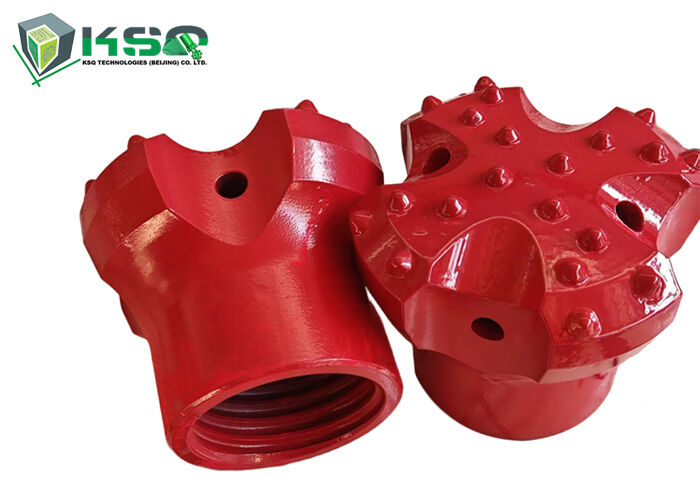

Trépan

Taille	Diamètre extérieur (mm)	Poids (Kg/pc)	Gamme d'applications (Conseils)
EX			Sable, remblais, gravier
SST73/130	130	4.00
SST73/175	175	6.80
EXX			Roches sédimentaires plus tendres telles que les marnes, les argilites, le siltstone
SST73/130	130	4.00
Trépan pour argile			Argile, sol meuble, marnes, sable ou gravier meuble
SST73/150	150	4.00
SST73/200	200	5.60
SST73/250	250	6.75
SST73/280	280	7.60
SST73/175	175	5.20
ESS-F			Roche altérée, murs en pierre, décombres
SST73/130	130	4.70

1. Préparation du forage

L'angle de forage, la longueur, le rapport de mélange de la boue et la sélection des trépans doivent être déterminés en fonction de la formation rocheuse. La plupart des soutènements d'avancement de tunnel utiliseront des boulons autoforeurs 51, 76. Ajustez l'angle de forage de la foreuse en fonction du terrain et des conditions géologiques.

2. Forage et coulage

Lorsque les boulons d'ancrage autoforeurs sont longs et doivent être épissés, le trépan doit être placé à l'extrémité avant de la première section de la tige d'ancrage, et l'extrémité arrière du corps de la tige doit être connectée à la machine de coulis via l'adaptateur de coulis rotatif. Lors du forage, le coulage est effectué, et la boue est pressée dans le trou et dans les fissures de la masse rocheuse pour consolider la masse rocheuse et rester dans la masse rocheuse stable profonde, et se lier avec la couche stable lorsque la boue se solidifie.

3. Longueur de raccordement de la tige d'ancrage

Lorsqu'il reste 30 cm dans la première section de la tige d'ancrage, arrêtez le forage, placez un manchon de raccordement avec un lubrifiant artificiel sur l'extrémité arrière de la section précédente de la tige d'ancrage, puis connectez la deuxième section de la tige d'ancrage, et ainsi de suite, jusqu'à ce que le forage atteigne la longueur de conception. À la fin du forage, la tige d'ancrage est exposée d'au moins 10 cm, ce qui est pratique pour installer la plaque de support arquée et l'écrou sphérique.

4. Test de traction

Après la construction du boulon autoforeur, le test de la valeur de la force d'arrachement du boulon doit être effectué pour vérifier s'il répond à la valeur de conception de la force d'arrachement. Pour tous les 300 boulons dans la zone d'opération, au moins 3 boulons doivent être contrôlés au hasard pour le test de la force d'arrachement afin de s'assurer que l'effet de la construction répond aux exigences attendues. Ce qui précède est la réponse à la question de savoir comment soutenir le tunnel traversant la couche de galets. La qualité du support affecte la sécurité de la construction du tunnel. Il est nécessaire d'adopter des matériaux de support avec de nombreux cas de support réussis et une vérification approfondie des cas de construction.

Les boulons d'ancrage autoforeurs produits par KSQ ont de nombreux cas d'application de tunnels et peuvent fournir aux clients un ensemble complet de solutions. Vous êtes invités à vous renseigner.
